Das Tonwertkorrektur-Werkzeug

Tonwertkorrektur: Einführung

Ein Tonwert ist der Helligkeitswert eines Pixels in einem Farbkanal. Bei 8 Bit Farbtiefe ist das eine Zahl zwischen 0 (nicht vorhanden) und 255 (volle Intensität). Ein Farbkanal ist der Anteil einer Grundfarbe am Bild. Bei RGB-Bildern gibt es die Farbkanäle Rot, Grün und Blau. Hat ein Pixel im Rotkanal den Tonwert 255, im Grünkanal und Blaukanal je Null, ist er intensiv rot.

Die Tonwertkorrektur verändert die Tonwerte der Pixel mit dem Ziel, Helligkeit, Kontrast und Farben des Bilds zu verbessern.

Das Tonwertkorrektur-Werkzeug zeigt die relative Häufigkeit, die Anteile verschieden heller Pixel des Bilds in einem Histogramm. Links startet die Waagrechte des Histogramms mit 0 – reinem Schwarz – und endet rechts bei 255 – reinem Weiß (8 Bit Farbtiefe). Wie oft Pixel mit einer bestimmten Helligkeit (Tonwert) im Bild sind, erkennt man an der Höhe eines Balkens. Bestünde das Bild aus nur der Farbe Grau, hätte das Histogramm genau einen senkrechten Tonwertstrich in der Mitte mit einem Anteil von 100 %, siehe folgende Abbildung.

Abbildung: Histogramm eines Bilds mit nur grauen Pixeln des Tonwerts 127. Erklärung siehe oben. Der Histogrammbalken ist rot eingekreist. Die anderen helleren senkrechten Striche zeichnet GIMP in das Histogramm.

Nach Aufruf zeigt das Histogramm die gemittelten Helligkeitswerte aller Grundfarben (RGB). Zusätzlich kann man sich die Helligkeitswerte für jeden Farbkanal einzeln anzeigen lassen. Helligkeit und Kontrast werden im RGB-Histogramm eingestellt, Farbkorrekturen in den einzelnen Farbkanälen.

Das Histogramm ist für Einsteiger leichter zu verstehen. Fortgeschrittene bevorzugen in der Regel die Gradationskurven, siehe nächstes Kapitel.

Histogramm heller Bilder in der Tonwertkorrektur

Histogramme heller Bilder haben rechts hohe Berge.

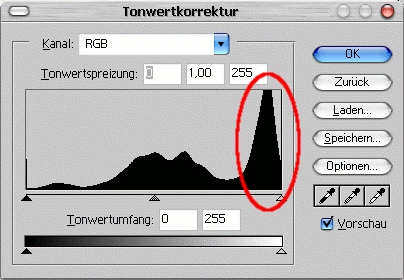

Abbildung: Histogramm eines hellen Bilds in der Tonwertkorrektur. Rot umrandet ist rechts ein Balkenberg zu sehen, der Anteil heller und weißer Pixel ist groß. Die Häufung in der Mitte kommt vom blauen Türlack und den ungetünchten Steinen. Der geringe Dunkelanteil stammt vom Schwarz hinter dem Tür- und Fensterglas.

Histogramm dunkler Bilder in der Tonwertkorrektur

Histogramme dunkler Bilder haben links hohe Berge.

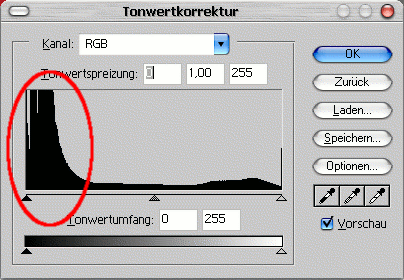

Abbildung: Histogramm eines dunklen Bilds in der Tonwertkorrektur. Der Berg links stammt von der großen Häufigkeit des Schwarzs und der dunklen Farben, gut zu erkennen in der linken Bildhälfte und oberhalb der Stängel, auf denen die Staubgefäße der Amarylis sitzen.

Histogramm von Bildern mit gleichmäßiger Helligkeitsverteilung in der Tonwertkorrektur

Histogramme von Bildern mit gleichmäßiger Helligkeitsverteilung haben in der Regel keine auffälligen Berge.

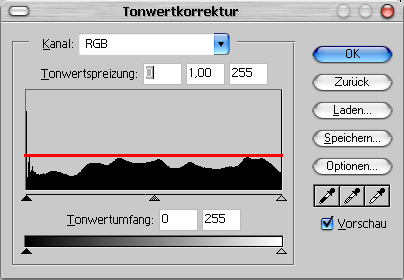

Abbildung: Histogramm eines Bilds mit gleichmäßiger Helligkeitsverteilung. Zwischen dem Schwarz unter dem Hüttengiebel und zwischen den Bäumen und dem Weiß der Wolken sind alle Helligkeiten mit ähnlichen Anteilen vertreten, Der dünne hohe Balken links deutet darauf hin, dass relativ viel Schwarz im Bild ist.

Elmar Baumann, 02.03.2006
